Com o aumento das temperaturas e a busca por maior conforto térmico, a instalação de ar-condicionado tornou-se uma prioridade para muitos. No entanto, para quem reside ou trabalha em edificações com alvenaria estrutural, essa decisão pode vir acompanhada de dúvidas e desafios significativos. Diferente da alvenaria convencional, onde a estrutura é composta por pilares e vigas independentes das paredes de vedação, na alvenaria estrutural, as próprias paredes são os elementos portantes, suportando as cargas do edifício.
Isso implica em restrições importantes quanto a cortes, furos e intervenções que possam comprometer a integridade da construção. Este artigo explora as nuances da instalação de ar-condicionado em alvenaria estrutural, apresenta soluções viáveis, destaca a importância das normas técnicas e dos profissionais qualificados, e alerta para os riscos de intervenções inadequadas, com base em informações técnicas e casos recentes.
O Que é Alvenaria Estrutural e Por Que Ela é Diferente?

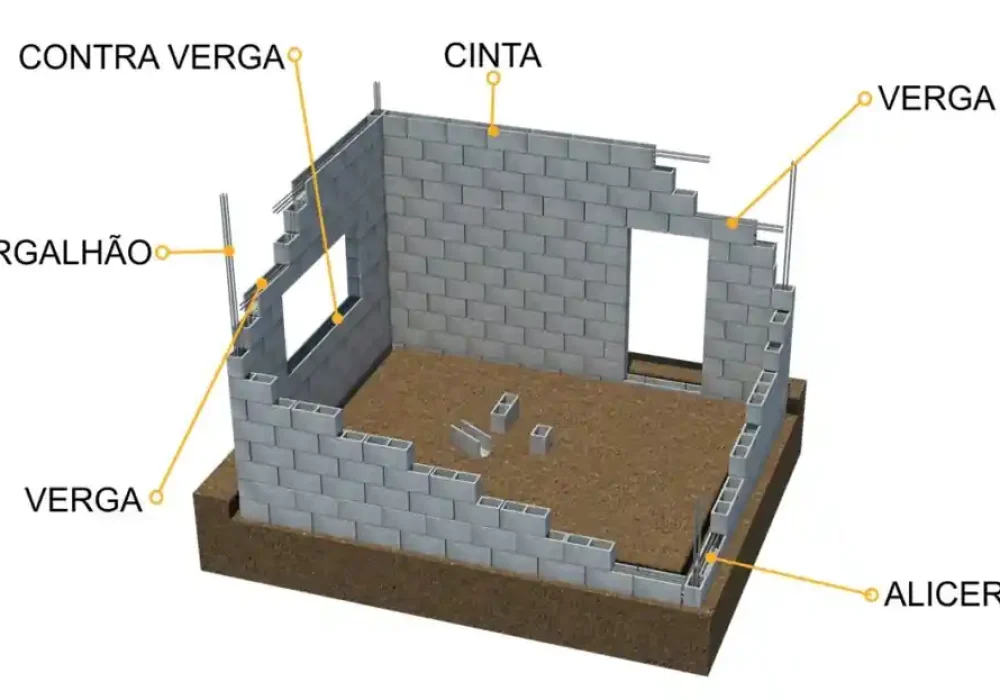

A alvenaria estrutural é um sistema construtivo no qual as paredes desempenham tanto a função de vedação quanto a função estrutural, ou seja, são responsáveis por suportar as cargas verticais (peso próprio da estrutura, lajes, telhados, móveis, pessoas) e horizontais (vento) do edifício e transmiti-las para a fundação. Este método difere fundamentalmente da alvenaria convencional, que utiliza uma estrutura independente de concreto armado (pilares e vigas) para suportar as cargas, enquanto as paredes têm apenas a função de compartimentar espaços e vedar a edificação.
Características Essenciais da Alvenaria Estrutural:
- Função Estrutural das Paredes: A principal característica é que as paredes são autoportantes. Isso significa que qualquer intervenção que as enfraqueça pode comprometer a estabilidade de todo o edifício. Cortes, rasgos ou furos de grandes dimensões são estritamente controlados e, muitas vezes, proibidos sem um projeto de reforço específico.
- Blocos Modulares: A construção utiliza blocos de concreto ou cerâmicos com alta resistência à compressão, fabricados em dimensões modulares. Essa modulação é crucial para o planejamento do projeto, pois as medidas da edificação são adaptadas aos tamanhos dos blocos, otimizando o uso do material e reduzindo o desperdício.
- Integração de Instalações: Uma das vantagens da alvenaria estrutural é a possibilidade de integrar as instalações elétricas e hidráulicas dentro dos furos verticais dos blocos. Isso evita a necessidade de quebrar as paredes após a construção, como ocorre frequentemente na alvenaria convencional. No entanto, essa integração deve ser planejada desde o projeto, pois a improvisação pode levar a problemas estruturais.
- Economia e Rapidez: Geralmente, a alvenaria estrutural oferece vantagens em termos de economia de materiais (menos concreto, aço e madeira) e tempo de execução, tornando o processo construtivo mais rápido e eficiente. É amplamente utilizada em edifícios habitacionais de múltiplos pavimentos devido a essas características.
- Rigidez e Menor Flexibilidade: A contrapartida da eficiência estrutural é a menor flexibilidade para futuras reformas. A remoção ou alteração de paredes estruturais é uma tarefa complexa e, em muitos casos, inviável sem um projeto de reforço estrutural que compense a perda de capacidade de carga da parede removida.
Compreender essas características é o primeiro passo para abordar a instalação de ar-condicionado, pois elas ditam as possibilidades e as restrições de qualquer intervenção nas paredes.
O Desafio da Instalação de Ar-Condicionado em Alvenaria Estrutural
A pergunta central é: é possível instalar ar-condicionado em alvenaria estrutural? A resposta é sim, mas com ressalvas e a necessidade de um planejamento rigoroso e execução cuidadosa. O principal desafio reside na natureza autoportante das paredes. Diferentemente das paredes de vedação, que podem ser facilmente abertas para a passagem de tubulações, as paredes estruturais não podem ser cortadas, rasgadas ou perfuradas indiscriminadamente, pois isso comprometeria a capacidade de carga da estrutura e, consequentemente, a segurança do edifício.
Riscos de Intervenções Inadequadas:
Casos recentes, como os noticiados em maio de 2024 em Sertãozinho (SP), onde um prédio foi evacuado devido a instalações irregulares de ar-condicionado que afetaram a estrutura, servem como um alerta severo. A modificação de paredes estruturais sem a devida análise e reforço pode levar a:
- Perda de Capacidade Estrutural: Enfraquecimento da parede, podendo causar trincas, fissuras e, em casos extremos, colapso parcial ou total da estrutura.
- Risco de Desabamento: O comprometimento da estrutura pode levar a situações de risco de desabamento, exigindo a evacuação do edifício e grandes obras de recuperação.
- Problemas Legais e Financeiros: Intervenções não autorizadas e que causem danos podem gerar responsabilidades civis e criminais, além de custos elevados com reparos e indenizações.
- Desvalorização do Imóvel: Danos estruturais ou estéticos decorrentes de instalações inadequadas podem desvalorizar o imóvel.
Soluções Viáveis e Técnicas para Instalação
Diante dos desafios, é fundamental adotar soluções que respeitem a integridade da alvenaria estrutural. A chave está no planejamento e na utilização de técnicas que evitem a intervenção direta nas paredes portantes. As principais soluções incluem:
1. Planejamento e Projeto Detalhado
Antes de qualquer passo, é imprescindível um projeto detalhado que contemple a infraestrutura do ar-condicionado. Isso inclui a localização das unidades evaporadora e condensadora, o trajeto das tubulações de gás refrigerante, dreno e elétrica. A consulta ao projeto estrutural original do edifício é o primeiro e mais importante passo para identificar as paredes que são estruturais e as que não são. Em condomínios, a planta estrutural deve ser solicitada à administração ou construtora.

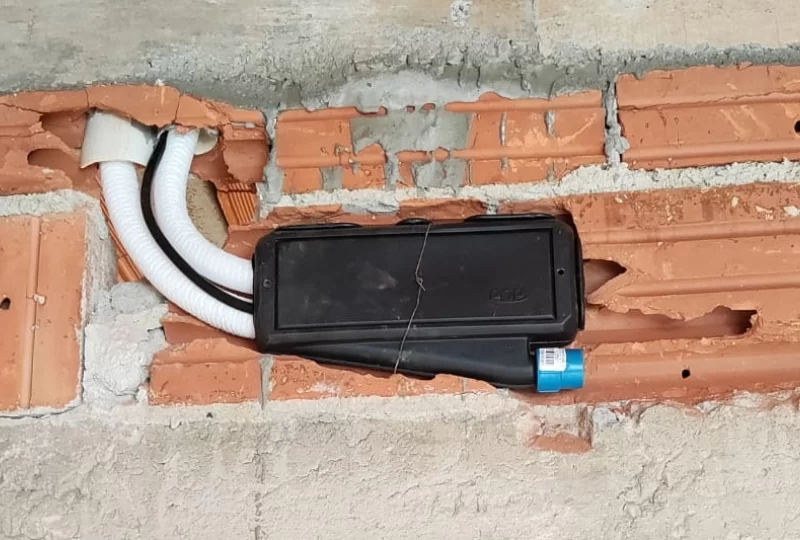

2. Utilização de Infraestrutura Pré-existente
Muitos edifícios mais novos, construídos em alvenaria estrutural, já preveem pontos de infraestrutura para ar-condicionado. Verificar a existência desses pontos pode simplificar drasticamente a instalação, pois as passagens e reforços já foram planejados pela construtora. Caso existam, basta seguir as orientações para a instalação das unidades.

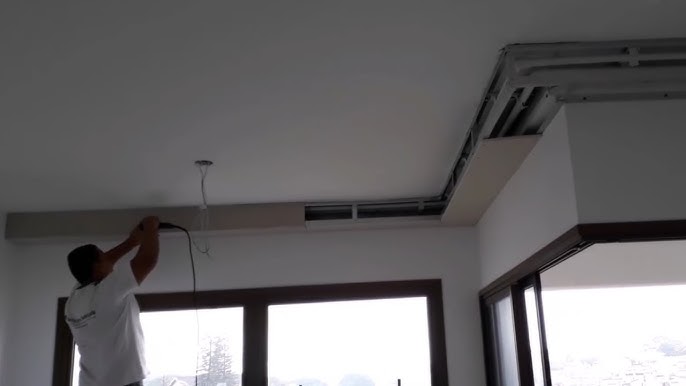

3. Rebaixamento de Teto (Forro de Gesso)
Esta é uma das soluções mais comuns e esteticamente eficazes. As tubulações de gás, dreno e elétrica são passadas por cima da laje e ocultadas por um forro de gesso. Essa técnica permite que a infraestrutura seja instalada sem a necessidade de quebrar as paredes estruturais. O forro de gesso pode ser parcial (sancas) ou total, dependendo da necessidade e do projeto arquitetônico.

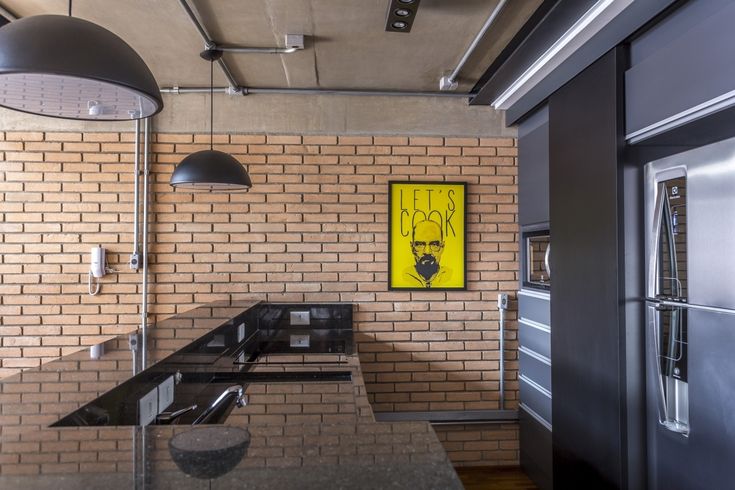

4. Tubulação Aparente com Acabamento
Em alguns casos, especialmente em ambientes com estilo industrial ou quando as outras soluções são inviáveis, a tubulação pode ser instalada de forma aparente. Para um melhor acabamento estético, essas tubulações podem ser pintadas, revestidas com canaletas decorativas ou ocultadas por painéis de marcenaria ou caixas de drywall. Essa opção evita qualquer intervenção na parede estrutural.
5. Dreno por Gravidade e Cuidados com a Elétrica
É crucial que a tubulação de dreno do ar-condicionado sempre tenha caimento para garantir o escoamento da água por gravidade. Não é recomendado passar o dreno pelo teto sem um sistema de bombeamento, o que adiciona complexidade e custo. Além disso, a infraestrutura elétrica deve ser adequada para suportar a carga do ar-condicionado (geralmente 220V), e a instalação deve ser feita por um eletricista qualificado.
6. Ar-Condicionado Portátil
Em situações onde todas as outras soluções são inviáveis ou muito custosas, o ar-condicionado portátil pode ser uma alternativa. Embora ofereça menor eficiência e maior nível de ruído, ele não requer intervenções na estrutura da parede, apenas uma saída para o ar quente (geralmente por uma janela).
A Importância das Normas Técnicas e Profissionais Qualificados
A instalação de ar-condicionado em qualquer tipo de edificação, mas especialmente em alvenaria estrutural, deve seguir rigorosamente as normas técnicas da ABNT. As principais normas a serem consultadas são:
- ABNT NBR 16655 (partes 1, 2 e 3): Esta norma estabelece os requisitos mínimos para projeto, instalação e manutenção de sistemas residenciais de ar-condicionado do tipo Split e compacto. Ela aborda aspectos cruciais como cálculo de carga térmica, fixação das unidades, passagem de tubulações e drenagem.
- ABNT NBR 16069: Embora mais abrangente, esta norma trata da segurança em sistemas de refrigeração e ar condicionado, sendo fundamental para garantir que a instalação não crie riscos.
Além das normas, a contratação de profissionais qualificados é indispensável:
- Engenheiro Estrutural: Em casos de dúvida sobre a natureza de uma parede ou necessidade de intervenções mais complexas, um engenheiro estrutural deve ser consultado. Ele poderá realizar uma avaliação técnica, emitir um laudo e, se necessário, uma ART (Anotação de Responsabilidade Técnica) para garantir a segurança da intervenção.
- Arquiteto: Um arquiteto pode integrar a solução do ar-condicionado ao projeto estético do ambiente, propondo soluções como forros de gesso, painéis de marcenaria ou o posicionamento estratégico das unidades.
- Instaladores Especializados: A instalação do equipamento em si deve ser realizada por técnicos especializados e certificados, que conheçam as particularidades da alvenaria estrutural e as normas de segurança.
Conclusão
A instalação de ar-condicionado em edificações com alvenaria estrutural é, de fato, mais complexa do que em construções convencionais. No entanto, não é impossível. Com um planejamento cuidadoso, a consulta a profissionais qualificados e o respeito às normas técnicas, é perfeitamente viável climatizar ambientes construídos com esse sistema. A chave para o sucesso reside em evitar intervenções diretas nas paredes estruturais e buscar soluções alternativas, como o uso de forros de gesso, tubulações aparentes com acabamento ou a infraestrutura pré-existente. Ignorar essas precauções pode levar a riscos sérios para a segurança da edificação e para a saúde financeira dos proprietários. Portanto, ao pensar em instalar um ar-condicionado em alvenaria estrutural, lembre-se: planejamento, conhecimento técnico e profissionais qualificados são seus melhores aliados.
