A instalação de um ar-condicionado exige cuidados especiais, especialmente na escolha do disjuntor correto, que garante a segurança elétrica e o funcionamento adequado do aparelho. Um ar-condicionado de 12000 BTUs 220V, comumente usado em residências e pequenos escritórios, requer um dimensionamento preciso para evitar sobrecarga, quedas de energia ou até danos ao equipamento. Neste artigo, explicaremos como escolher o disjuntor ideal, considerando as especificações técnicas, normas brasileiras e boas práticas de instalação.
Por que o Disjuntor é Importante?
O disjuntor é um dispositivo de proteção que desarma o circuito em caso de sobrecarga ou curto-circuito, prevenindo acidentes como incêndios ou queima do aparelho. Para um ar-condicionado, ele deve ser dimensionado com base na corrente elétrica (amperagem) consumida, que depende da potência do equipamento, da tensão (220V) e de outros fatores, como o tipo de compressor e a eficiência energética.
Além disso, a instalação elétrica deve seguir a NBR 5410 (norma brasileira para instalações elétricas de baixa tensão), que estabelece requisitos de segurança, incluindo a escolha de disjuntores e cabos adequados.
Passo a Passo para Escolher o Disjuntor
1. Verifique as Especificações do Ar-Condicionado
A primeira etapa é consultar o manual do fabricante ou a etiqueta do aparelho, que informa a potência elétrica (em watts ou BTUs), a tensão (220V) e a corrente nominal (em amperes). Para um ar-condicionado de 12000 BTUs 220V, a corrente típica varia entre 5 e 8 amperes, dependendo do modelo e da eficiência (inverter ou convencional).
Exemplo:
- Um ar-condicionado de 12000 BTUs consome cerca de 1200 a 1500 watts (1,2 a 1,5 kilowatts).
- Para calcular a corrente, use a fórmula:
I = P / V
Onde:- I = Corrente (amperes)
- P = Potência (watts)
- V = Tensão (volts)
I = 1500 / 220 ≈ 6,82 amperes
2. Considere a Corrente de Partida
Ar-condicionados, especialmente os modelos não inverter, possuem uma corrente de partida (ou inrush current) maior que a corrente nominal, devido ao acionamento do compressor. Essa corrente pode ser 2 a 3 vezes superior nos primeiros segundos. Modelos inverter, por terem partida suave, exigem menos margem.
Para compensar, o disjuntor deve ser dimensionado com uma margem de segurança de cerca de 25% a 50% acima da corrente nominal, conforme a norma NBR 5410.
3. Escolha o Tipo de Disjuntor
Os disjuntores mais indicados para ar-condicionado 12000 BTUs 220V são:

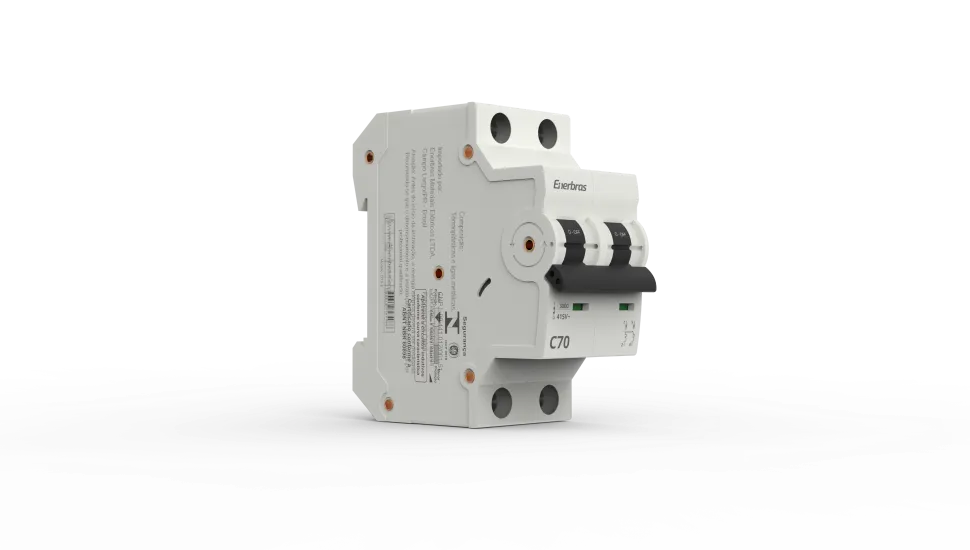

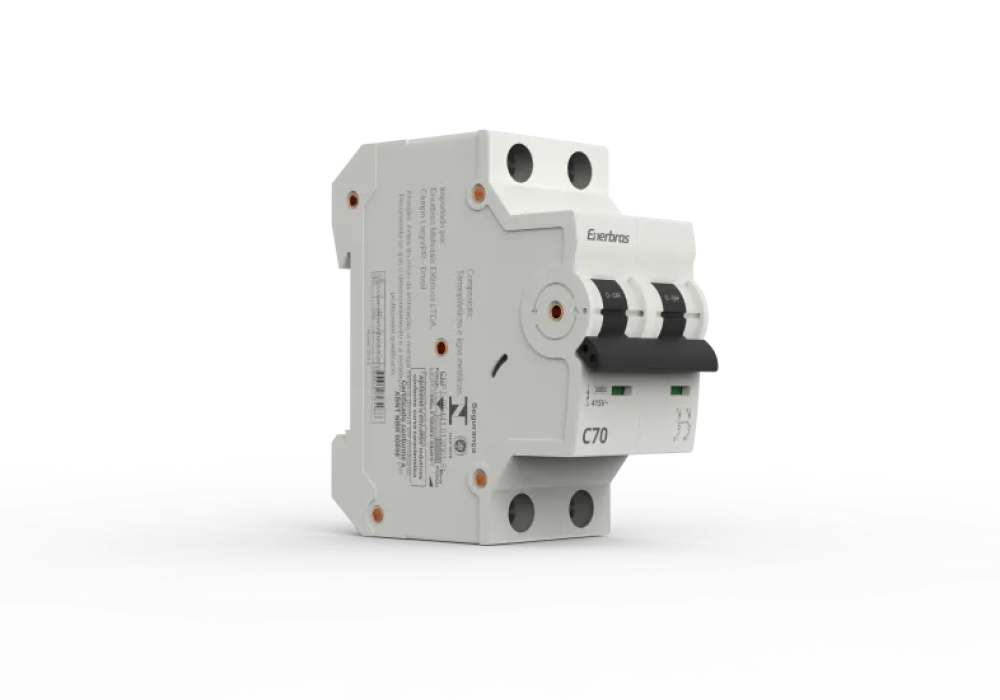

- Disjuntor unipolar ou bipolar: Para circuitos monofásicos 220V, um disjuntor bipolar (que protege as duas fases) é ideal.
- Curva C: Disjuntores com curva de disparo tipo C são recomendados para equipamentos com corrente de partida moderada, como ar-condicionados. Eles suportam picos de corrente sem desarmar desnecessariamente.
4. Determine a Amperagem do Disjuntor
Com base na corrente calculada (exemplo: 6,82 amperes), escolha um disjuntor com amperagem superior, considerando a margem de segurança. Os valores padrão disponíveis no mercado são 10A, 16A, 20A, 25A, etc.
Para um ar-condicionado de 12000 BTUs 220V:
- Corrente nominal: ~6 a 8 amperes.
- Margem de segurança: 25% a 50% (6,82 x 1,5 ≈ 10,23 amperes).
- Disjuntor recomendado: 10A ou 16A, dependendo do modelo.
Nota: Se o manual especificar uma corrente superior ou o aparelho for instalado em um circuito com outros equipamentos, um disjuntor de 16A pode ser mais adequado. Sempre consulte o manual.
5. Verifique o Circuito Elétrico
O disjuntor deve ser compatível com o circuito dedicado ao ar-condicionado, que inclui:
- Cabos elétricos: Para 10A, use cabos de 2,5 mm². Para 16A, cabos de 4 mm² são recomendados, conforme a NBR 5410.
- Circuito exclusivo: O ar-condicionado deve ter um circuito independente, sem compartilhar tomadas ou pontos com outros aparelhos.
- Aterramento: Essencial para segurança, especialmente em instalações 220V.
Recomendações por Tipo de Ar-Condicionado
Modelos Inverter
- Características: Menor consumo e partida suave.
- Disjuntor: Geralmente 10A (curva C, bipolar) é suficiente, já que a corrente de partida é reduzida.
- Exemplo: Um modelo inverter de 12000 BTUs pode consumir cerca de 5 a 6 amperes.
Modelos Convencionais
- Características: Maior corrente de partida devido ao compressor on/off.
- Disjuntor: 16A (curva C, bipolar) é mais seguro para suportar picos.
- Exemplo: Um modelo convencional pode exigir 7 a 8 amperes nominais.
Outras Dicas Importantes
- Consulte o Manual: Fabricantes como GREE, Samsung, Consul ou Midea fornecem especificações exatas. Por exemplo:
- Ar Condicionado – G-top Auto – Gree – 12.000 BTUs: ~ 5A (disjuntor 10A).
- Midea AirVolution 12000 BTUs: ~7,7A (disjuntor 16A).
- Contrate um Eletricista: A instalação deve ser feita por um profissional qualificado para garantir conformidade com a NBR 5410.
- Use Disjuntores de Qualidade: Marcas como Schneider, Siemens, Steck ou Weg são confiáveis e atendem às normas.
- Evite Subdimensionamento: Um disjuntor com amperagem muito baixa desarmará frequentemente, enquanto um superdimensionado pode não proteger o circuito.
- DR (Disjuntor Diferencial Residual): Considere instalar um DR para proteção adicional contra choques elétricos, especialmente em áreas úmidas.
Comparação Rápida
| Critério | Modelo Inverter | Modelo Convencional |
|---|---|---|
| Corrente Nominal | 5 a 6A | 6 a 8A |
| Disjuntor Recomendado | 10A (curva C, bipolar) | 16A (curva C, bipolar) |
| Cabo Elétrico | 2,5 mm² | 2,5 a 4 mm² |
| Corrente de Partida | Baixa | Alta |
Conclusão
Para um ar-condicionado de 12000 BTUs 220V, o disjuntor ideal é geralmente um 10A ou 16A, curva C, bipolar, dependendo do tipo de aparelho (inverter ou convencional) e das especificações do fabricante. Modelos inverter podem operar com 10A, enquanto convencionais exigem 16A para maior segurança devido à corrente de partida. Além do disjuntor, é essencial usar cabos adequados (2,5 mm² ou 4 mm²), um circuito exclusivo e aterramento.
Antes da instalação, consulte o manual do aparelho e contrate um eletricista qualificado para garantir uma instalação segura e conforme as normas. Com o disjuntor correto, seu ar-condicionado funcionará com eficiência e segurança, proporcionando conforto sem preocupações!
