Superaquecimento no ar-condicionado: o que é e por que é importante?

Todo técnico em refrigeração que atua com sistemas de ar-condicionado sabe da importância de controlar o superaquecimento do refrigerante. Esse conceito técnico é fundamental para garantir a eficiência do compressor, a segurança operacional e o bom desempenho de todo o sistema de refrigeração. Neste artigo, explicamos o que é o superaquecimento no ar-condicionado, como medi-lo e ajustá-lo corretamente, e por que mantê-lo na faixa ideal é crucial para a durabilidade do compressor e a eficiência energética do equipamento. Abordaremos também a relação entre superaquecimento e sub-resfriamento, erros comuns em instalações/manutenções e os impactos de operar fora dos parâmetros recomendados.

O que é superaquecimento em sistemas de refrigeração?

Em termos simples, superaquecimento é a diferença entre a temperatura em que o refrigerante evapora e a temperatura medida na linha de sucção logo após o evaporador. Ou seja, é quanto o vapor do fluido refrigerante foi aquecido além do seu ponto de evaporação.

Num conceito mais técnico, superaquecimento representa o calor adicional absorvido pelo refrigerante já na fase de vapor saturado – após toda a evaporação do líquido no evaporador. Qualquer calor ganho pelo vapor depois de completamente evaporado elevará sua temperatura acima da temperatura de saturação naquele ponto do sistema. Por exemplo, se o refrigerante evapora a 0 °C e a linha de sucção está a 6 °C, dizemos que há 6 K (6 Kelvin, equivalentes a 6 °C) de superaquecimento.

Na prática, o superaquecimento garante que o fluido refrigerante que chega ao compressor esteja 100% na forma gasosa, sem vestígios de líquido. Isso é extremamente importante porque compressores de refrigeração são projetados para comprimir vapor; se líquido refrigerante retornar ao compressor (fenômeno conhecido como “golpe de líquido”), pode haver sérios danos mecânicos. Portanto, controlar o superaquecimento é uma forma de proteger o “coração” do sistema, o compressor, assegurando que ele receba apenas vapor e operando dentro de condições seguras.

Como o superaquecimento é medido?

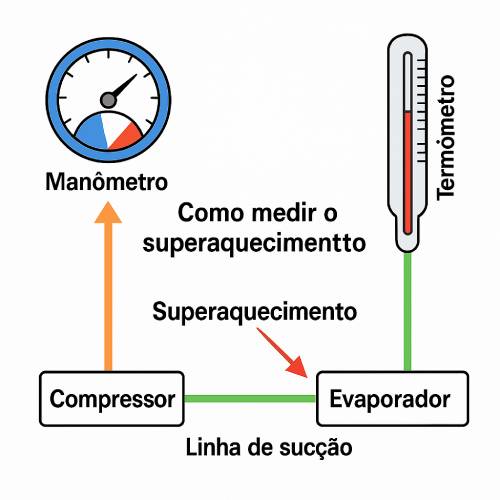

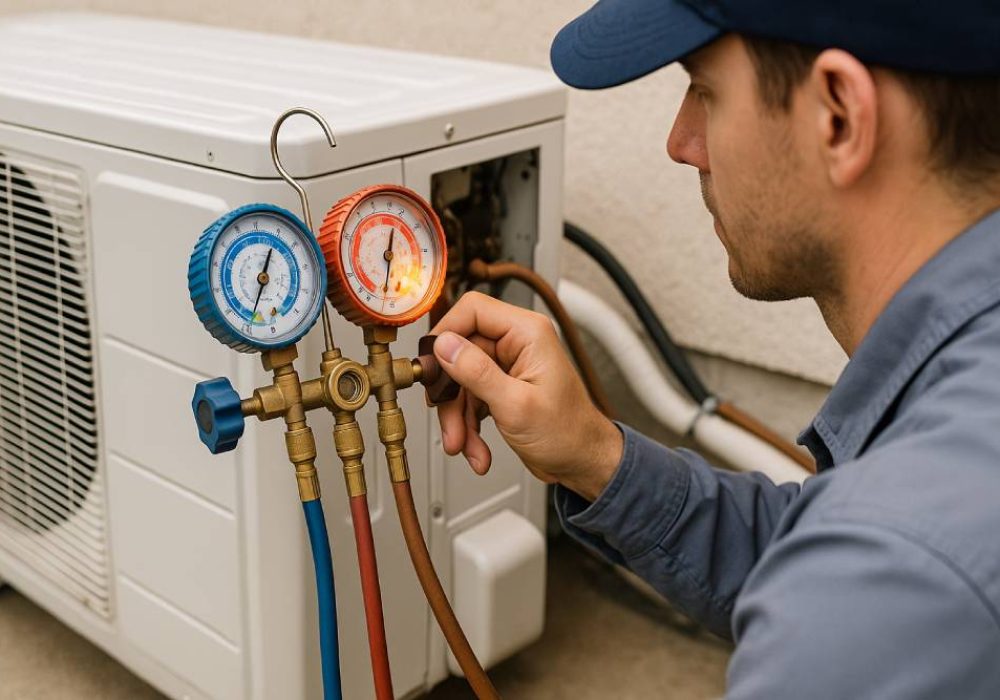

A medição do superaquecimento requer instrumentos básicos de um técnico em refrigeração: um manômetro (conectado na linha de sucção) e um termômetro com sensor para medir a temperatura da tubulação. O procedimento, de forma resumida, é o seguinte:

1. Instalação dos instrumentos: Coloque o sensor do termômetro bem acoplado na linha de sucção, próximo ao compressor (cerca de 10 a 20 cm deste). Garanta bom contato térmico e isole o sensor do ar ambiente (por exemplo, usando espuma isolante) para obter uma leitura fiel da temperatura do tubo. Em seguida, conecte o manômetro de baixa pressão na válvula de serviço da sucção para medir a pressão de evaporação no evaporador.
2. Estabilização: Ligue o sistema e deixe-o operar até que atinja condições estáveis de funcionamento (temperatura ambiente e do evaporador estabilizadas). Só então proceda com as leituras – isso evita resultados incorretos.
3. Leitura de pressão e temperatura: Com o sistema estabilizado, anote a pressão de sucção indicada no manômetro. Usando uma tabela de pressão-temperatura (disponível para cada fluido refrigerante), converta essa pressão na correspondente temperatura de evaporação saturada (TEV) do refrigerante. Ao mesmo tempo, leia a temperatura real na linha de sucção (TS) fornecida pelo termômetro no ponto instalado.
4. Cálculo do superaquecimento: Subtraia a temperatura de evaporação (convertida da pressão) da temperatura medida na sucção. A diferença resultante é o valor de superaquecimento naquele momento.

Como referência, muitos fabricantes recomendam um superaquecimento em torno de 5°C a 10°C em sistemas de ar-condicionado comerciais. Esse valor ideal pode variar conforme o tipo de sistema, o refrigerante utilizado e as condições de carga térmica, mas em geral fica nessa faixa. Valores significativamente fora dessa faixa indicam a necessidade de ajustes (que veremos adiante).

Dica: Sempre utilize instrumentos calibrados e aguarde alguns minutos após conectar o manômetro e o termômetro, para ter certeza de que as leituras estabilizaram. Assim você evita diagnósticos equivocados devido a flutuações momentâneas.

Por que o superaquecimento é importante para o compressor?

Manter o superaquecimento dentro da faixa correta é vital para o desempenho e a durabilidade do compressor. Quando bem ajustado, o superaquecimento traz diversos benefícios operacionais:

• Proteção do compressor: Garante que apenas vapor refrigerante chegue à sucção do compressor, evitando o golpe de líquido (retorno de refrigerante líquido) que pode danificar válvulas e componentes internos. Esse vapor refrigerante superaquecido, além de não conter líquido, normalmente ajuda a resfriar internamente o compressor durante a sucção, contribuindo para manter sua temperatura de operação adequada. Assim, o superaquecimento correto preserva a vida útil do compressor e previne falhas catastróficas. Estudos técnicos apontam que o superaquecimento é um dos ajustes mais importantes exatamente por proteger o compressor contra danos causados por líquido e por garantir seu resfriamento interno adequado.
• Desempenho térmico otimizado: Um superaquecimento na medida certa indica que o evaporador está evaporando todo o líquido, mas sem excesso de vapor superaquecido. Isso implica troca térmica eficiente no evaporador – todo o seu volume está sendo usado para absorver calor do ambiente que se deseja resfriar, com o refrigerante saindo como vapor saturado + alguns graus de superação. Na prática, isso aumenta a capacidade de refrigeração do sistema dentro do projetado. Se o superaquecimento estiver inadequado, o desempenho do evaporador e, consequentemente, do sistema, fica comprometido.
• Confiabilidade e eficiência do compressor: Com o valor correto, o compressor opera em condições ideais de temperatura de sucção, o que melhora a eficiência do compressor (já que ele não trabalha em temperatura excessivamente alta nem corre risco de dano por líquido). Isso reduz o risco de falhas prematuras e paradas inesperadas do equipamento. Por outro lado, um superaquecimento desajustado pode afetar significativamente o desempenho e a durabilidade, resultando em períodos de parada para manutenção dispendiosos devido a avarias no compressor.

Em resumo, o superaquecimento adequado é fundamental para garantir o bom funcionamento e a longevidade do compressor, bem como a capacidade frigorífica do sistema. É por isso que técnicos experientes monitoram esse parâmetro em toda manutenção e ajuste de carga de refrigerante.

Superaquecimento, sub-resfriamento e eficiência energética

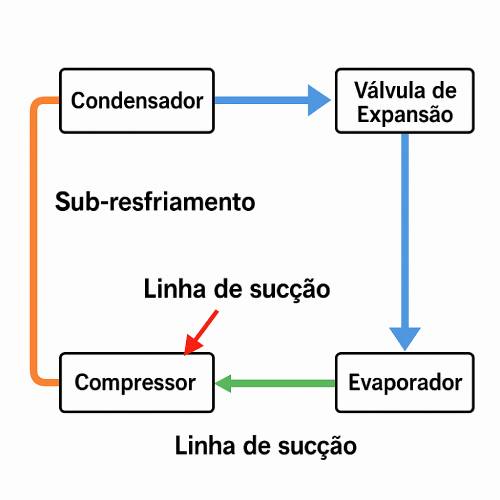

Para avaliar a saúde e a eficiência de um sistema de refrigeração, não basta olhar apenas o superaquecimento – é preciso também observar o sub-resfriamento no condensador. O sub-resfriamento (ou subcooling) é o processo inverso do superaquecimento: ocorre na saída do condensador, quando o refrigerante líquido é resfriado abaixo de sua temperatura de condensação (saturação) antes de passar pela válvula de expansão. Em outras palavras, é a diferença entre a temperatura de condensação saturada e a temperatura real do líquido na linha de líquido que alimenta a válvula de expansão. Ter um líquido sub-resfriado garante que nenhum gás flash se forme antes da expansão, aproveitando totalmente a capacidade do evaporador e garantindo o funcionamento correto da válvula de expansão.

Tanto o superaquecimento quanto o sub-resfriamento são pilares do balanceamento térmico de um sistema de refrigeração. Quando ambos estão nos valores ideais, o ciclo termodinâmico opera em máxima eficiência. Por exemplo, com cerca de 5–10°C de superaquecimento e 3–6°C de sub-resfriamento (valores típicos em muitos sistemas), assegura-se que o evaporador está plenamente utilizado e o condensador está entregando líquido frio e denso à válvula de expansão. Nestas condições, o desempenho energético do ar-condicionado atinge seu melhor patamar – o compressor trabalha o mínimo necessário para atender à carga térmica, economizando energia.

Por outro lado, um desequilíbrio nesses parâmetros reflete em perda de eficiência energética. Se o superaquecimento estiver muito alto, significa que o refrigerante está evaporando muito antes do fim do evaporador, desperdiçando parte da superfície de troca e reduzindo a capacidade de refrigeração, o que força o compressor a trabalhar por mais tempo para atingir a temperatura desejada (aumentando o consumo elétrico). Já um sub-resfriamento insuficiente indica que o líquido que chega à expansão pode conter vapor, diminuindo a massa refrigerante útil no evaporador e também exigindo mais ciclo de compressor para compensar. Em ambos os casos, o sistema opera de forma menos eficiente e o gasto energético sobe significativamente.

Em suma, manter superaquecimento e sub-resfriamento dentro dos padrões ideais é crucial não apenas para a proteção dos componentes, mas também para a eficiência energética do equipamento. Sistemas corretamente ajustados nesses dois parâmetros funcionam no seu ponto de maior rendimento, economizando energia e entregando a capacidade de refrigeração projetada. Portanto, profissionais devem sempre checar ambos os valores durante instalações e manutenções, ajustando a carga de fluido ou a vazão conforme necessário para atingir o equilíbrio.

Erros comuns relacionados ao superaquecimento

Mesmo técnicos experientes podem cometer deslizes no que diz respeito ao superaquecimento. A seguir listamos alguns erros comuns em instalações e manutenções e como evitá-los:

• Não verificar o superaquecimento após carga de refrigerante: É um erro frequente simplesmente carregar o fluido refrigerante “pelo peso” ou por “pressão de trabalho” e não medir o superaquecimento resultante. Cada sistema pode responder de forma diferente; sempre confira o superaquecimento e o sub-resfriamento após qualquer carga ou substituição de componente, ajustando se necessário.
• Ajustar a válvula de expansão na hora errada: Realizar ajustes na válvula de expansão termostática (VET/TXV) com o sistema em condições instáveis pode levar a uma regulagem incorreta. Por exemplo, logo após ligar o sistema, ou logo após um ciclo de degelo, o sistema ainda não estabilizou – ajustar nessas horas é um erro. O recomendado é aguardar a temperatura do ambiente e do evaporador se estabilizarem em regime contínuo antes de girar o parafuso de ajuste da válvula. Também não se deve ajustar durante ruídos de fluido na válvula (sinal de fluxo instável), pois as leituras naquele momento não refletem o superaquecimento real.
• Posicionamento incorreto do bulbo sensor da VET: A válvula de expansão usa um bulbo termostático preso na linha de sucção para “sentir” a temperatura e regular o fluxo de refrigerante. Um erro comum é fixar esse bulbo no lugar errado ou de forma inadequada. O bulbo deve ser instalado firmemente na tubulação de sucção, na posição correta (entre 4 e 8 horas no perfil do tubo, para diâmetros pequenos, ou entre 1 e 4 horas para diâmetros maiores), e sempre isolado termicamente do ambiente. Se o bulbo não estiver bem fixado ou estiver recebendo influência de ar externo, a válvula poderá dosar errado o refrigerante, levando a superaquecimento fora do ponto.
• Confundir superaquecimento com sub-resfriamento ou usar pontos de medida errados: É essencial medir cada parâmetro no local correto do circuito. Superaquecimento se mede na saída do evaporador (linha de sucção) e sub-resfriamento na saída do condensador (linha de líquido). Colocar o manômetro ou termômetro em pontos incorretos levará a valores sem sentido e diagnósticos errados. Além disso, use sempre as unidades e referências corretas – por exemplo, alguns confundem “graus” de superaquecimento com graus Fahrenheit ou Celsius; em refrigeração normalmente usamos a diferença em Kelvin (que numericamente é igual a °C de diferença).
• Deixar de considerar carga térmica e especificações do fabricante: Cada sistema pode ter recomendações do fabricante quanto ao superaquecimento ideal (por exemplo, sistemas inverter modernos ou chillers podem requerer ajustes específicos). Ignorar essas especificações ou não adequar o superaquecimento à carga térmica real do ambiente climatizado é um erro. Um superaquecimento correto em um dia de carga máxima pode diferir de um dia de carga parcial – portanto, sempre considere as condições de operação típicas ao ajustar e consultar documentação técnica do equipamento.

Como ajustar o superaquecimento corretamente

A correção do superaquecimento geralmente envolve ajustes na válvula de expansão termostática (TXV/VET) ou, em sistemas de orifício fixo (como tubo capilar), ajustes na carga de refrigerante. Seguem boas práticas para ajustar corretamente:

• Assegure condições estáveis: Como mencionado, antes de ajustar, deixe o sistema estabilizar na condição de funcionamento normal (portas fechadas no ambiente climatizado, temperatura aproximando-se do setpoint, etc.). Evite ajustar logo após iniciar o sistema ou durante transientes (pós-desligamento ou pós-descongelamento). Ajustar apenas quando o sistema estiver em regime permanente garante que você não “sobrecorrija” baseado em leituras temporárias.
• Use as ferramentas adequadas: Mantenha o manômetro de baixa e termômetro instalados durante o ajuste. Será necessário observar simultaneamente a pressão de sucção (para ver a variação da TEV) e a temperatura da linha de sucção em tempo real. Tenha também as chaves adequadas – válvulas de expansão geralmente têm um parafuso de ajuste que requer chave Allen ou fenda específica (por exemplo, 5/16″).
• Ajustes graduais na válvula de expansão: Gire o parafuso da válvula de expansão em pequenos incrementos e aguarde a resposta do sistema. A regra é: se o superaquecimento está baixo (abaixo do ideal), significa excesso de refrigerante no evaporador – então deve-se fechar um pouco a válvula (girar para a direita, sentido horário) para reduzir o fluxo de líquido e aumentar o superaquecimento. Se o superaquecimento está alto demais, indica pouco refrigerante no evaporador – deve-se abrir mais a válvula (girar para a esquerda, anti-horário) para aumentar o fluxo e reduzir o superaquecimento. Faça meia-volta ou 1/4 de volta por vez e espere vários minutos. Por exemplo, abra meia volta e aguarde ~10 minutos para o sistema se equilibrar antes de decidir se precisa abrir mais. Ajustes bruscos e sucessivos sem esperar podem levar a oscilações ou a passar do ponto ideal.
• Verifique o efeito após cada ajuste: Após cada mudança, monitore se o superaquecimento está convergindo para a faixa desejada (ex.: 5-8°C). Se estiver próximo porém um pouco abaixo, ajuste fechando ligeiramente mais a válvula; se estiver um pouco acima, ajuste abrindo mais, sempre aguardando a estabilização. Lembre de recolocar tampas/proteções da válvula após concluir (evitando vazamentos ou entrada de umidade).
• Sistemas com dispositivos fixos: Em sistemas com tubo capilar ou válvula de orifício fixo (comumente encontrados em alguns aparelhos domésticos), não há parafuso de ajuste. Nesses casos, o superaquecimento é ajustado indiretamente via quantidade de refrigerante no sistema (carga). Assim, se o superaquecimento estiver alto, pode ser necessário adicionar uma pequena quantidade de fluido refrigerante; se estiver muito baixo (risco de líquido retornando), pode ser necessário recolher um pouco de refrigerante. Sempre faça isso com cautela e em pequenas quantidades, pois uma diferença de algumas gramas já afeta o resultado nesses sistemas.
• Após ajustes, monitore outros parâmetros: Certifique-se de que a pressão de condensação e o sub-resfriamento também estejam em nível adequado após ajustar o superaquecimento. Uma mudança grande no fluxo refrigerante pode alterar a condensação; o equilíbrio final deve considerar todo o ciclo.

O fabricante Danfoss disponibiliza ferramentas e aplicativos para auxiliar no ajuste fino de superaquecimento em válvulas de expansão danfoss.com. Vale a pena conferir essas tecnologias para otimizar o processo de ajuste e melhorar a eficiência do sistema.)

Impactos do superaquecimento fora da faixa ideal

Operar um sistema de ar-condicionado com superaquecimento muito acima ou abaixo do recomendado traz consequências sérias tanto para a eficiência quanto para a confiabilidade do equipamento:

• Superaquecimento excessivamente alto: Quando o superaquecimento está muito elevado (bem acima do ideal, por exemplo >15°C), significa que o refrigerante já evaporou totalmente bem antes do final do evaporador. Isso resulta em uma porção do evaporador trocando calor apenas com vapor superaquecido, o que é ineficaz – há perda de capacidade de refrigeração útil naquele trocador. O compressor acaba trabalhando mais tempo para compensar, aumentando o consumo de energia para atingir a mesma refrigeração. Além disso, um vapor muito quente na sucção implica que o compressor receberá gás em temperatura mais alta, dificultando o resfriamento interno do motor. Com o tempo, isso pode levar a temperaturas de descarga elevadas, estresse térmico no óleo lubrificante e possíveis disparos de proteção térmica. Em resumo, superaquecimento alto demais prejudica a eficiência energética e pode contribuir para o superaquecimento do próprio compressor, reduzindo sua vida útil.
• Superaquecimento muito baixo ou nulo: Por outro lado, um superaquecimento abaixo do recomendado (por exemplo, próximo de 0°C ou negativo) indica que o refrigerante não está evaporando completamente no evaporador – há líquido saindo junto com o vapor. Essa situação é crítica pois significa risco de golpe de líquido no compressor. Líquido entrando no compressor pode causar danos imediatos (quebrar válvulas, pistões ou palhetas, diluir o óleo lubrificante) e costuma resultar em falha do compressor. Mesmo em casos menos extremos, superaquecimento insuficiente também compromete a eficiência: o evaporador inundado com líquido não evapora tudo, desperdiçando parte do potencial de refrigeração, e o excesso de líquido no sistema pode levar a flutuações de pressão. Nunca se deve permitir operação contínua com superaquecimento próximo de zero – é sinal de que a válvula de expansão está muito aberta ou o sistema pode estar excessivamente carregado de refrigerante, exigindo correção imediata.
• Desgaste e manutenção não planejada: Em ambas as situações acima (alto ou baixo demais), o sistema tende a sofrer maior desgaste. Superaquecimento descontrolado está entre as principais causas de ineficiência e falhas: ou pela sobrecarga do compressor (trabalhando superaquecido e por mais tempo) ou pela solicitação mecânica indevida (líquido causando golpes). Isso leva a mais paradas para manutenção, redução da vida útil de componentes e custos operacionais elevados (energia desperdiçada e reparos).

Em vista desses impactos, fica claro que manter o superaquecimento na faixa ideal não é opcional, é obrigatório para uma operação confiável e econômica. Caso o técnico detecte valores fora do normal, deve imediatamente investigar as causas: pode ser necessidade de ajustar a válvula de expansão, verificar se o filtro secador não está obstruído (causando alimentação insuficiente de líquido e superação elevada), checar nível de carga de refrigerante, estado dos ventiladores do condensador (que afetam a pressão de condensação e, indiretamente, o fluxo de refrigerante) etc. Muitas vezes, corrigir o superaquecimento resolve problemas de baixo desempenho e previne falhas maiores.
